FSM-6000X 玻璃表面應力測試儀 FSM-6000X
FSM-6000X

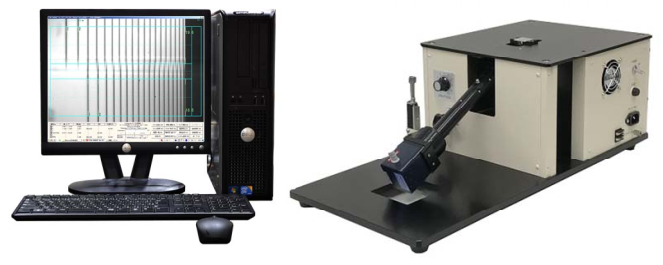

玻璃表面應力測試儀 FSM-6000X
Surface Stress Meter. FSM-6000X
廠牌：代理
供應商：大台北尖端儀器有限公司
聯絡電話：02-2531-0981
定價：與我們聯絡
| 快速詢價 |
行動條碼QR Code
產品簡介：

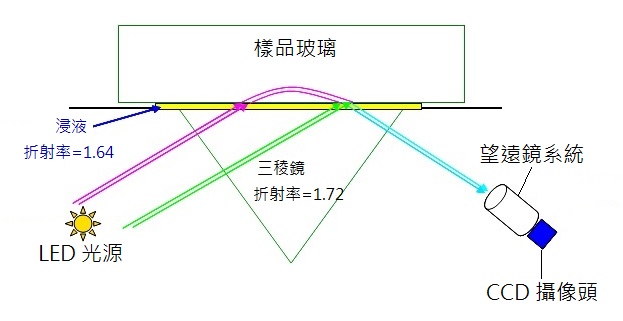

FSM-6000 X 系列是專為使用 PC 測量玻璃表面應力而開發的。採用光彈性技術，透過讓光線沿著玻璃表面傳播來測量表面應力及其深度，並可依據設定標準自動判定產品是否合格。
應用領域包含智慧型手機，平板電腦等使用化學強化和熱強化玻璃的各種產品。強化玻璃表層的光波導效應是測量表面應力以實現品質和製程控制的有用工具。
由於改變了棱鏡形狀，因此不易受到浸漬液的污染。
調光方式從光學濾光式變成電動式。
應用領域包含智慧型手機，平板電腦等使用化學強化和熱強化玻璃的各種產品。強化玻璃表層的光波導效應是測量表面應力以實現品質和製程控制的有用工具。
由於改變了棱鏡形狀，因此不易受到浸漬液的污染。
調光方式從光學濾光式變成電動式。
特點
-
無損測量
-
自動測量消除了測量者之間的個別差異
-
由於資料保存在 PC 上，因此易於進行品質控制
-
透過使用校準標準最大限度地減少機器差異
-
測量結果可外部輸出
-
以圖形方式顯示橫斷面應力分佈。
-
OK/NG判斷功能（標準配備）
選配
-
自動測量玻璃板厚度（測厚功能）
-
浸液供給裝置自動分配器
-
一鍵式開關（使用 OK/NG 判斷功能時）
-
需要單獨的設備（請參閱單獨的目錄）
＊詳情請參閱各目錄
規格：
|
機種
|
紫外線
|
可見光
|
紅外線
|
|
光源
|
LED 365±10 nm
|
LED 596±10 nm
|
LED 790±10 nm
|
|
測量範圍CS
|
0-1000 MPa
|
0-1000 MPa
|
0-1000 MPa
|
|
測量範圍 DOL
|
5-50 um
|
10-100 um
|
10-200 um
|
|
重複性
|
CS ±5 MPa，DOL ±3 um（測量標準玻璃時）
|
||
|
測量精度
|
CS ±20 MPa，DOL ±5 um（參考玻璃精準度）
|
||
|
測量目標
|
化學強化玻璃、物理強化玻璃
|
||
|
樣品形狀
|
平面10×10mm以上
|
||
|
PC
|
專用(OS, 已安裝作業系統和測量軟體)
|
||
|
OS
|
Windows 10/11 64 bit
|
||
|
軟體
|
FsmX
|
||
|
重量
|
14 kg（主機）、6 kg（PC）、3 kg（顯示器）
|
||
|
尺寸
|
280*600*220 mm（機身）、290*93*292 mm（PC）、512*180*397 mm（顯示器）
|
||
測量波長
|
可見光 (596nm)
|
IR (790nm)
|
|
特徵：

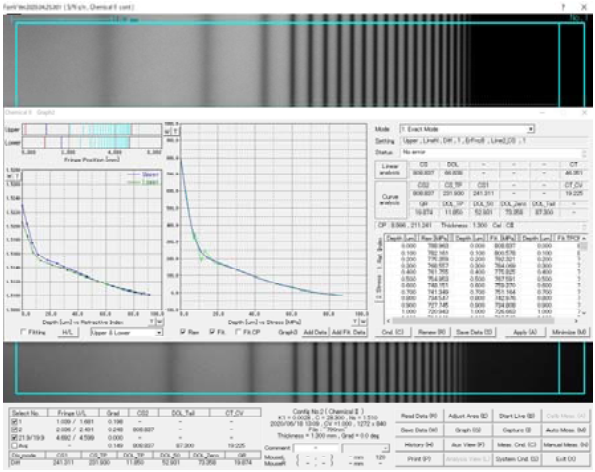

標準型。波長接近D線，很容易獲得玻璃材料的折射率和光彈性常數資訊。 測量範例：
化學強化玻璃（KNO3 一次強化）  |
特徵：

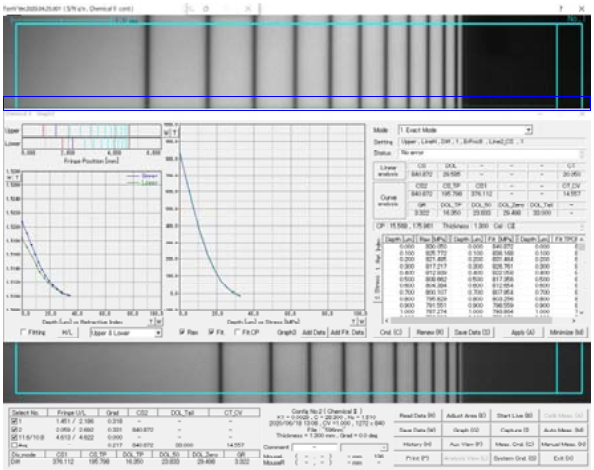

偵測到的條紋數量很少。當檢測到太多條紋並且難以準確讀取它們時有效。 測量範例： 化學強化玻璃（KNO3二次強化）  |
|
UV (365nm)
|

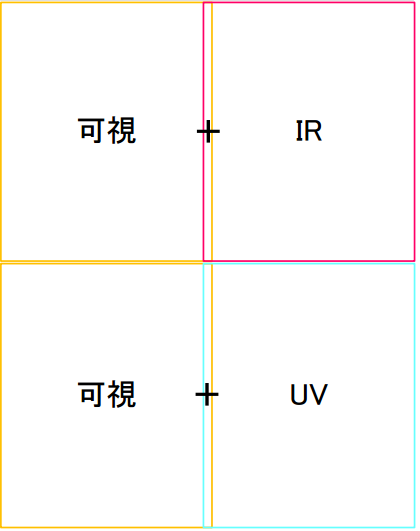

雙種
|
|
特徵：

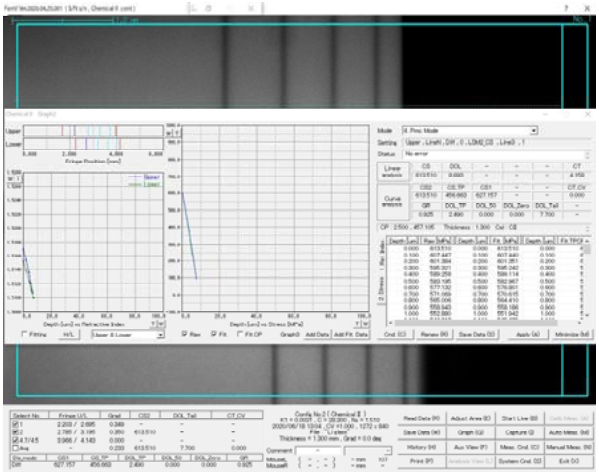

與可見光相比，條紋數量增加約1.5倍。當條紋數量太少而無法很好地測量時有效。 測量目標：
化學強化玻璃（NaNO3+KNO3雙重強化）（僅表層）  |
 |
